建筑小课堂| 从梁柱到屋顶:2分钟读懂建筑结构的奥秘

2025年12月04日 11:40 兆小通

建筑小课堂| 从梁柱到屋顶:2分钟读懂建筑结构的奥秘

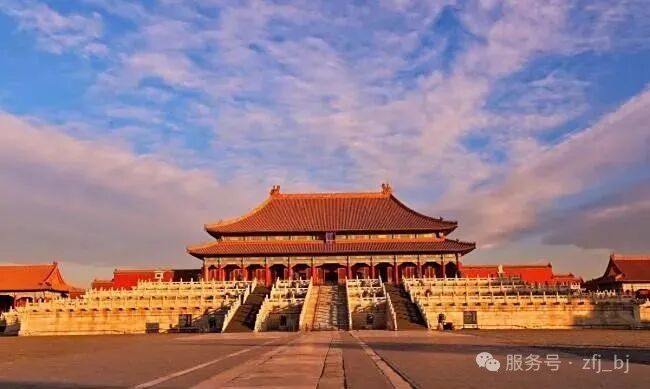

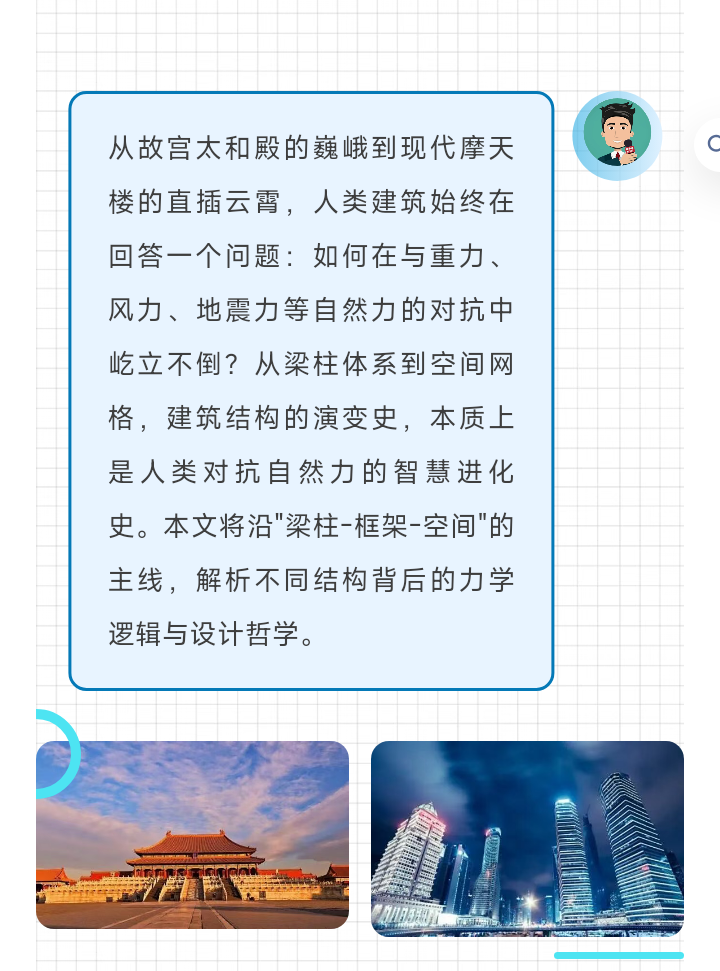

从故宫太和殿的巍峨到现代摩天楼的直插云霄,人类建筑始终在回答一个问题:如何在与重力、风力、地震力等自然力的对抗中屹立不倒?从梁柱体系到空间网格,建筑结构的演变史,本质上是人类对抗自然力的智慧进化史。本文将沿"梁柱-框架-空间"的主线,解析不同结构背后的力学逻辑与设计哲学。




建筑结构的奥秘



·············

·············

·············

·············



一、梁柱体系:

建筑结构的千年根基

梁柱体系是人类最早掌握的结构形式,核心原理简单而深刻:垂直立柱承受压力,水平梁抵抗弯曲。这一"柱压梁弯"的协作模式,在古希腊帕特农神庙与中国木结构中均达到美学与力学的巅峰

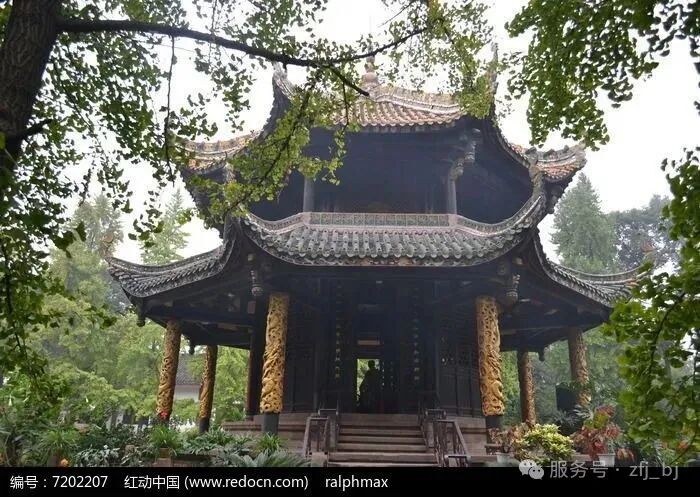

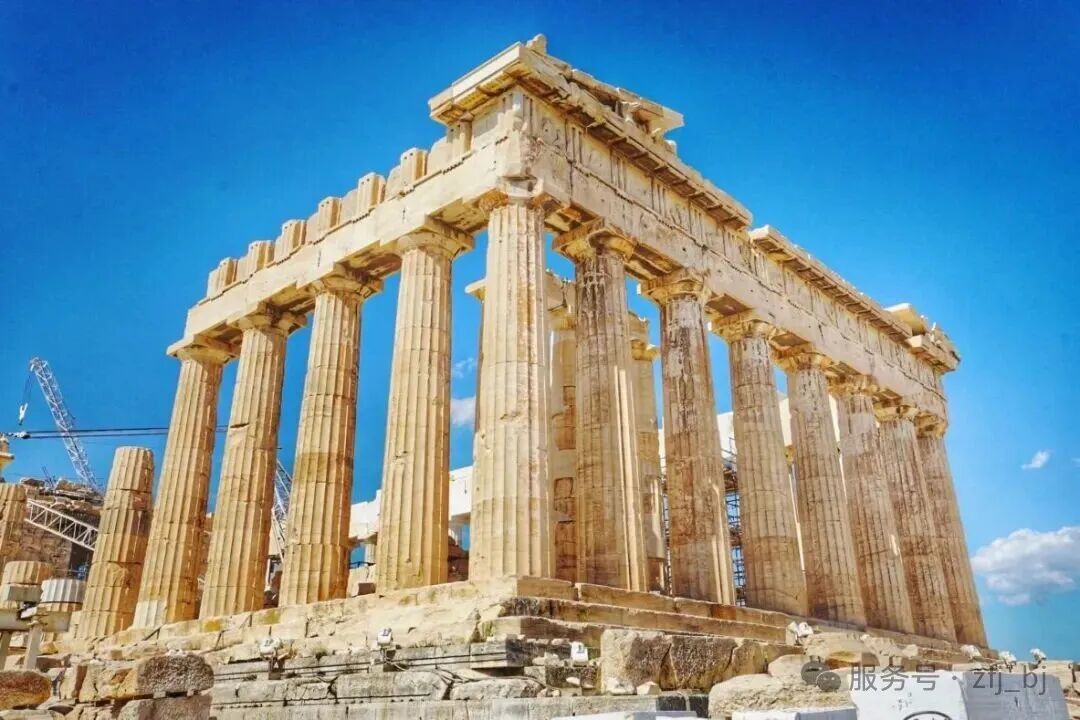

3.jpg希腊帕特农神庙的46根多立克石柱,以上细下粗的"收分"设计平衡了视觉美感与承重需求;中国木结构则通过斗拱系统将屋顶重量逐层传递至立柱,再经柱础分散到地基,实现"墙倒屋不塌"的抗震奇迹。二者虽材料不同(石与木),却共享力学本质——柱作为受压构件承载,古代工匠虽未学过现代力学,却通过经验掌握的关键技巧:希腊石柱的凹槽减轻自重却不损失太多的抗压性;中国木结构的"侧脚"(柱内倾)与"生起"(檐柱渐高)显著提升结构的稳定性。这一体系至今仍在低层建筑中延续——现代结构的钢筋混凝土梁柱,本质是传统梁柱的升级版本。但其局限也很明显:石材抗拉性差限制了希腊神庙的内部空间,木结构则受限于防火防蛀与结构高度。这些局限性,催生了更先进的结构体系

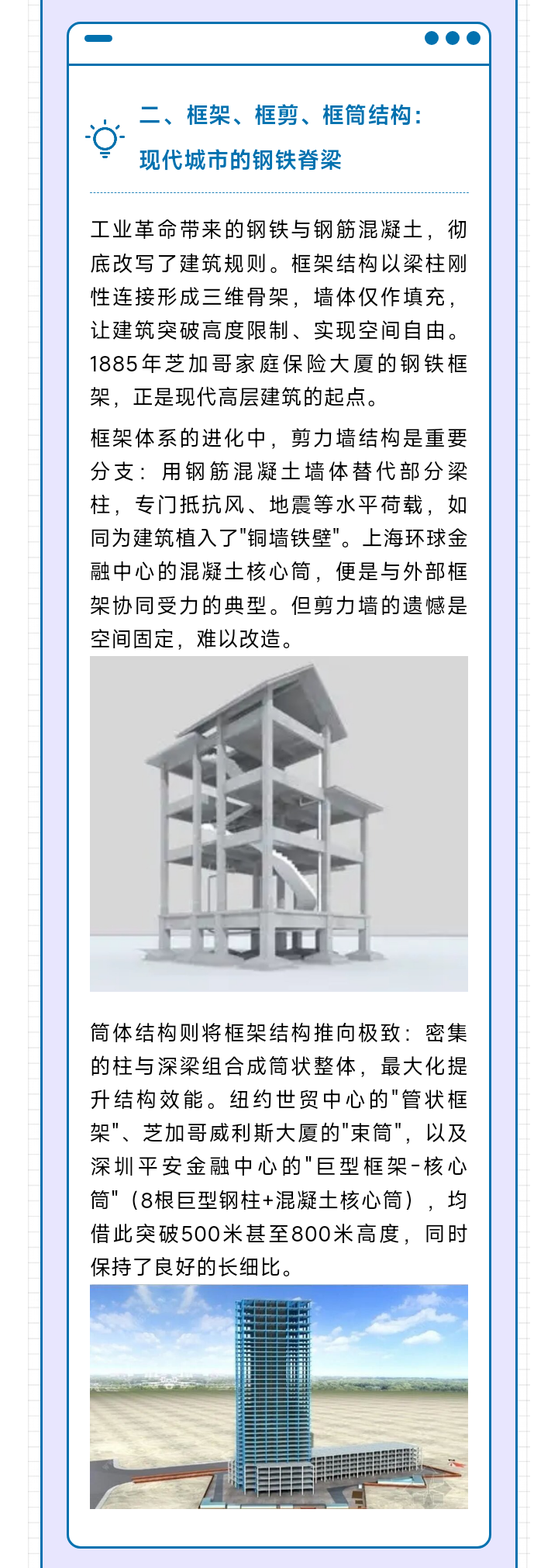

二、框架、框剪、框筒结构:

现代城市的钢铁脊梁

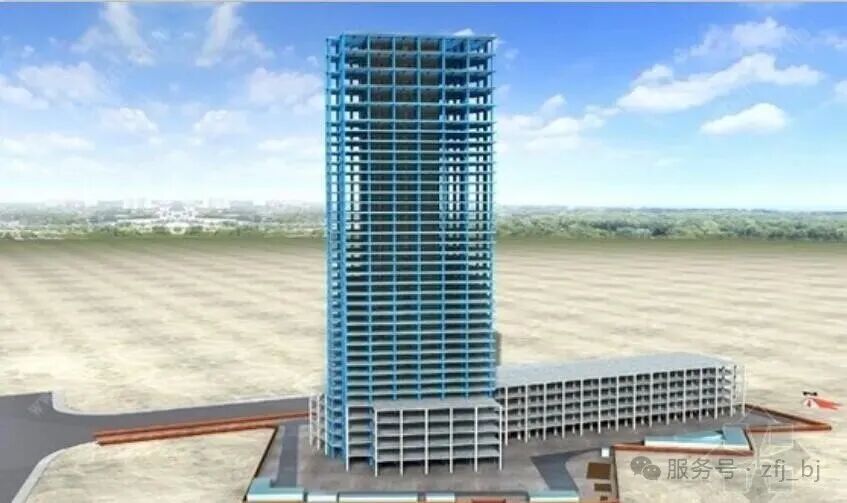

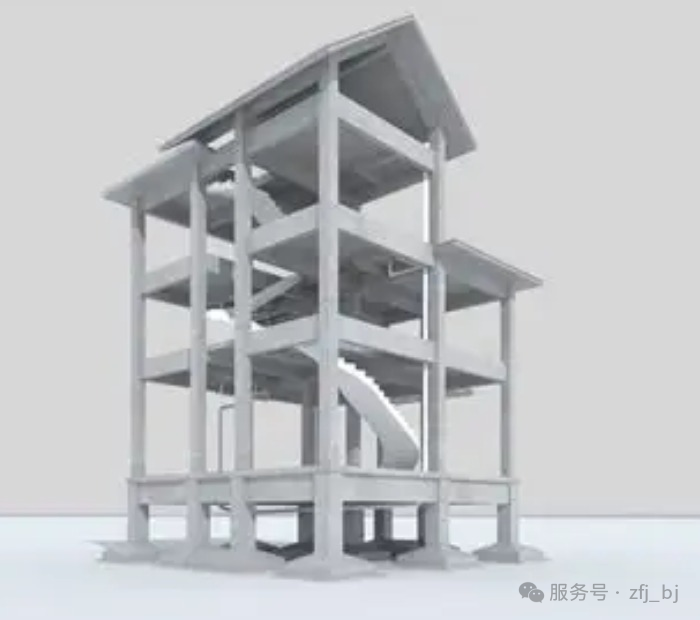

工业革命带来的钢铁与钢筋混凝土,彻底改写了建筑规则。框架结构以梁柱刚性连接形成三维骨架,墙体仅作填充,让建筑突破高度限制、实现空间自由。1885年芝加哥家庭保险大厦的钢铁框架,正是现代高层建筑的起点。

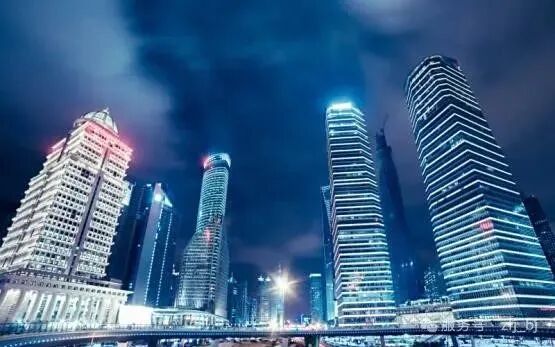

框架体系的进化中,剪力墙结构是重要分支:用钢筋混凝土墙体替代部分梁柱,专门抵抗风、地震等水平荷载,如同为建筑植入了"铜墙铁壁"。上海环球金融中心的混凝土核心筒,便是与外部框架协同受力的典型。但剪力墙的遗憾是空间固定,难以改造。


筒体结构则将框架结构推向极致:密集的柱与深梁组合成筒状整体,最大化提升结构效能。纽约世贸中心的"管状框架"、芝加哥威利斯大厦的"束筒",以及深圳平安金融中心的"巨型框架-核心筒"(8根巨型钢柱+混凝土核心筒),均借此突破500米甚至800米高度,同时保持了良好的长细比






三. 空间结构:

大跨度的建筑奇迹

当体育场、机场等大型公共建筑需要巨型空间时,梁柱与框架、框剪、框筒体系的空间局限性暴露无遗。由此衍生的空间结构通过三维几何形态将荷载转化为轴向力(拉或压),用最少的材料实现最大跨度,创造出无柱大空间的完美体系。

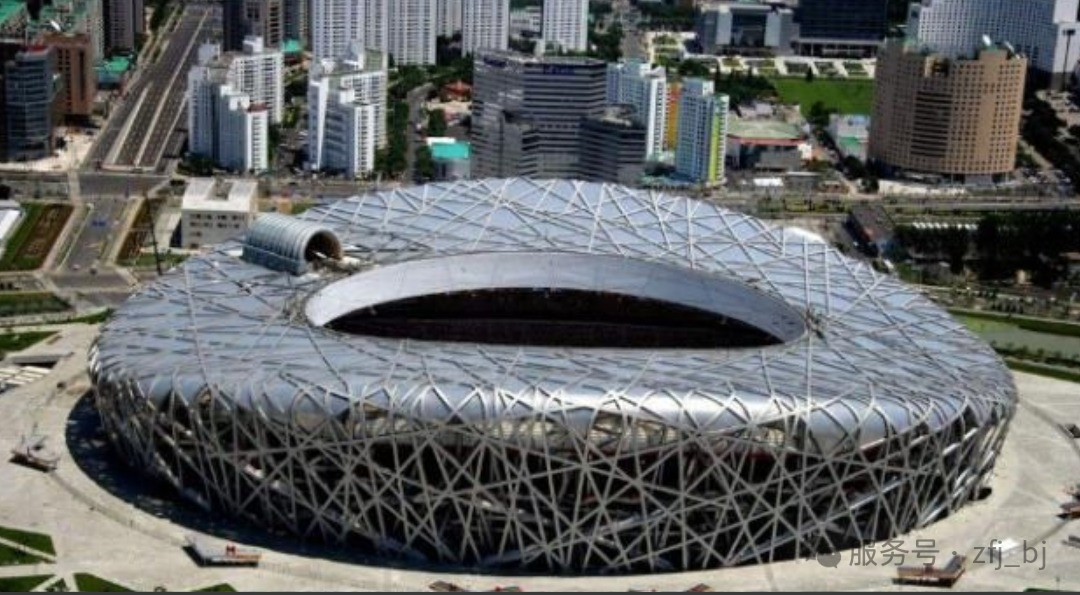

北京鸟巢的4.2万吨钢结构覆盖足球场,国家大剧院212米穹顶仅靠几点支撑,均是空间结构的杰作。其中,网架结构是其典型:杆件按三角锥、四角锥等几何规律连接成网格,重量轻、刚度大,杆件主要承受轴向力,材料利用率极高。北京首都机场T3航站楼的双层网架,用钢量仅是传统结构的1/3,却覆盖了80米的跨度;铝合金网架更因轻质耐腐,在游泳馆等潮湿环境中表现优异。

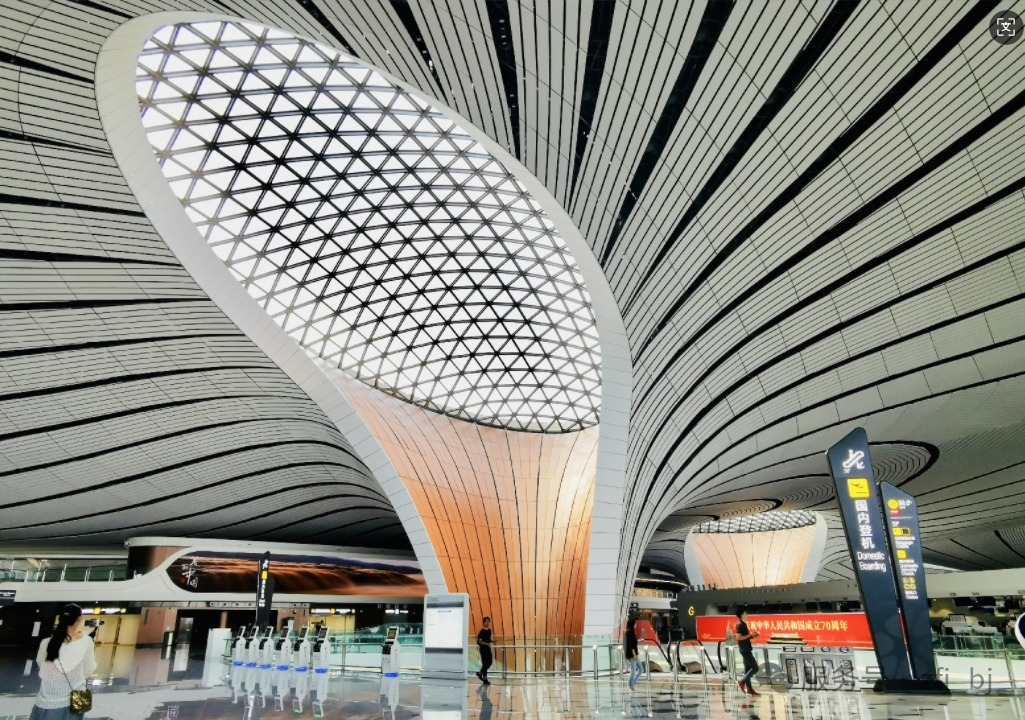

弦支穹顶代表技术前沿:刚性网壳与柔性索系结合,通过预应力稳定形态。——北京大兴机场的"C型柱"单个节点连接28根杆件,承受着数千吨荷载,其节点设计独具匠心。


如今,空间结构的创新指向材料与形态的协同:碳纤维复合材料(CFRP)让结构更轻更强;仿生学从蜂巢、海星骨骼中提取高效受力模式;3D打印突破传统工艺限制。这些技术正推动空间结构向更大跨度、更小自重、更高性能迈进,重新定义建筑结构的边界。

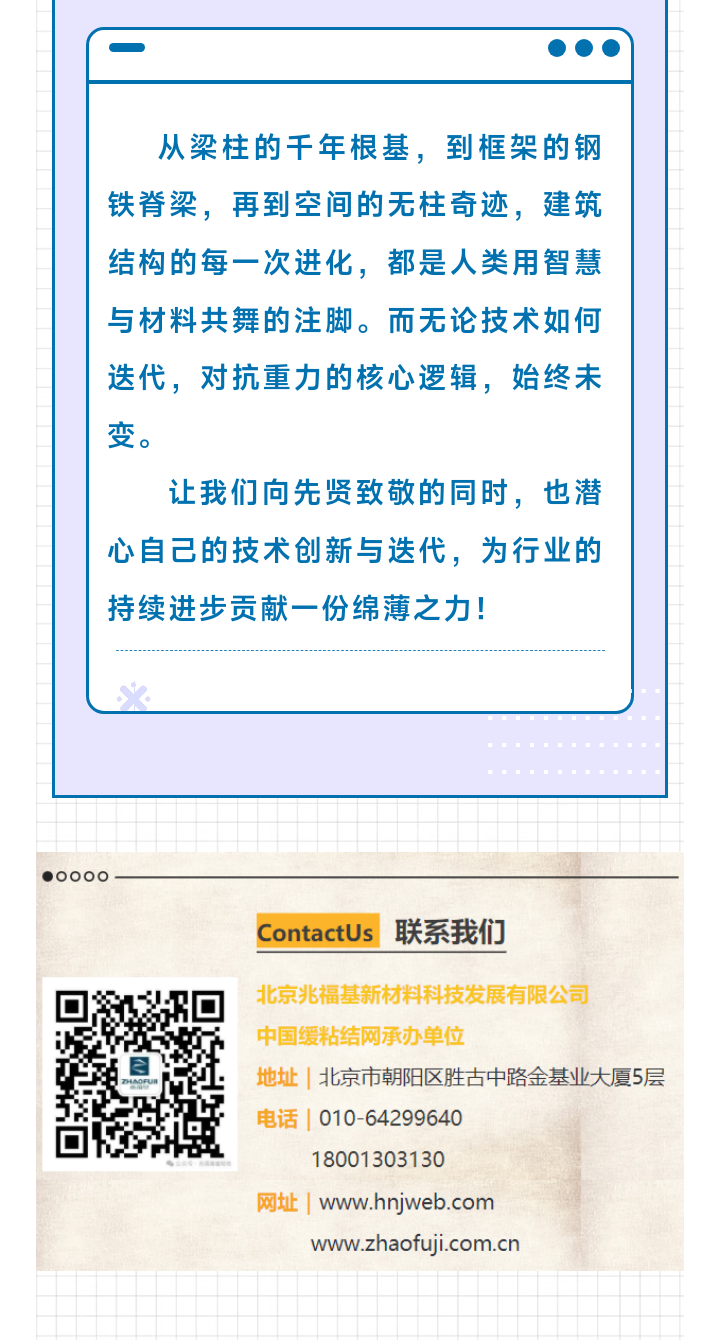

从梁柱的千年根基,到框架的钢铁脊梁,再到空间的无柱奇迹,建筑结构的每一次进化,都是人类用智慧与材料共舞的注脚。而无论技术如何迭代,对抗重力的核心逻辑,始终未变。

让我们向先贤致敬的同时,也潜心自己的技术创新与迭代,为行业的持续进步贡献一份绵薄之力!


·············

·············

·············

·············
